Výměna válečkových baterií v baterce označuje instalaci primárních galvanických článků standardních válcových rozměrů (nejčastěji AA, AAA, C nebo D o napětí 1,5 V) do napájecího pouzdra ruční svítilny při přísném dodržení polarity, kde plochý záporný pól (-) dosedá na ocelovou přítlačnou pružinu a vyvýšený kladný pól (+) směřuje k reflektoru svítilny.
Kapesní a dílenské ruční svítilny (v hovorové češtině běžně označované jako „baterky“) tvoří základní vybavení každého motoristy, profesionálního automechanika i kutila. Přestože moderní akumulátorové inspekční lampy využívají lithium-iontové články, desítky milionů taktických, bezpečnostních a kapesních svítilen stále spoléhají na osvědčené výměnné válečkové články. Zásadní podmínkou pro správný a bezpečný chod svítilny je bezchybná orientace pólů plus (+) a minus (-), čistota přechodových odporů na kontaktech a včasná výměna článků před jejich vytečením. Tento manuál detailně rozebírá typologii válečkových baterií, orientaci polarity při sériovém zapojení i sanaci zoxidovaných kontaktů.
Typy válečkových baterií používaných ve svítilnách
Válečkové články se vyrábějí v unifikovaných mezinárodních normách IEC a ANSI. Každý formát se liší průměrem, výškou a především dostupnou elektrickou kapacitou:
| Běžný název | Norma IEC | Rozměry (průměr × výška) | Jmenovité napětí | Typické použití |
|---|---|---|---|---|
| Mikrotužková (AAA) | LR03 | 10,5 × 44,5 mm | 1,5 V | Kompaktní inspekční pera, čelovky, klíčenkové svítilny |
| Tužková (AA) | LR6 | 14,5 × 50,5 mm | 1,5 V | Standardní kapesní svítilny, dílenská LED světla |
| Malý monočlánek (C) | LR14 | 26,2 × 50,0 mm | 1,5 V | Střední průmyslové a pátrací svítilny |
| Velký monočlánek (D) | LR20 | 34,2 × 61,5 mm | 1,5 V | Těžké zásahové svítilny (např. Maglite 3D–4D), lodní reflektory |
| Čtyři A (AAAA) | LR61 | 8,3 × 42,5 mm | 1,5 V | Úzká diagnostická a lékařská pera |
Jak jednoznačně poznat polaritu plus (+) a mínus (-) na válečkové baterii
Při montáži baterií v šeru motorového prostoru nebo u krajnice vozovky je nutné spolehnout se na hmatové i vizuální znaky:
- Kladný pól (+ / pozitivní kontakt): Vyznačuje se zřetelným kruhovým výstupkem (tzv. čepičkou nebo kloboučkem) uprostřed horního čela článku. Na plášti baterie je v jeho blízkosti vždy vyraženo velké znaménko
+. - Záporný pól (- / negativní kontakt): Je tvořen zcela plochým kovovým dnem bez jakýchkoliv výstupků. Na plášti baterie je u tohoto okraje uvedeno znaménko
-.
Zlaté pravidlo orientace ve svítilně (Mechanická pomůcka):
V naprosté většině elektrických zařízení platí spolehlivé konstrukční pravidlo: Plochý záporný pól (-) patří VŽDY na ocelovou pružinku (nebo pružný plíšek), která je umístěna ve šroubovacím uzávěru svítilny nebo na dně bateriového tubusu. Kladný výstupek (+) směřuje dopředu k plochému pevnému kontaktu na straně světelné hlavy.
Sériové vs. paralelní zapojení v bateriových kazetách
Způsob vkládání závisí na konstrukčním uspořádání těla svítilny:

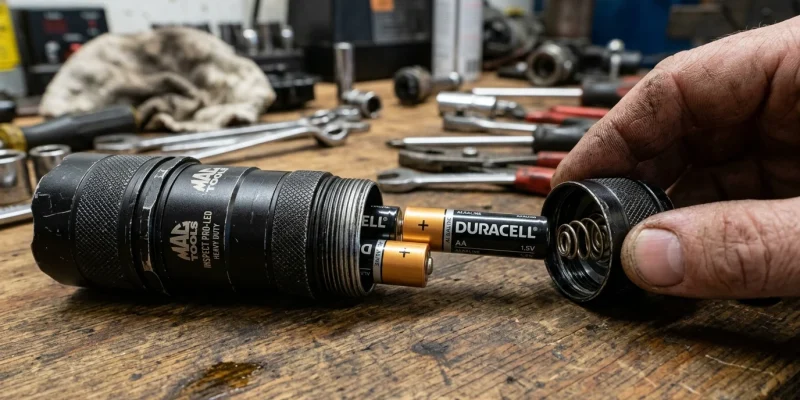

1. Lineární řazení za sebou v trubkovém těle (Inline série)
U klasických svítilen (např. Maglite nebo klasické tubusové LED svítilny) se 2 až 4 baterie vkládají do trubky jedna za druhou:
- Odšroubujte zadní víčko svítilny (kde je umístěna přítlačná spirálová pružina).
- Vložte první baterii kladným pólem (+) napřed, tedy tak, aby mířila ke žárovce či LED čipu.
- Druhou baterii vložte naprosto shodně – její kladný pól (+) se musí přímo dotýkat plochého záporného dna (-) první baterie.
- Na ploché záporné dno poslední baterie dosedne pružina v zadním víčku. Zašroubujte víčko. Napětí se sčítá ($2 \times 1,5\text{ V} = 3\text{ V}$, $3 \times 1,5\text{ V} = 4,5\text{ V}$).
2. Kruhová bateriová klec / košík (pro 3× AAA články)
Mnoho moderních čínských i značkových LED svítilen využívá plastovou válcovou kazetu (košík) na tři články velikosti AAA:
V kazetě jsou články umístěny vedle sebe ve střídavém směru (střídavá polarita). Pozorně sledujte reliéfní značky + a - vyražené na plastových přepážkách kazety. Opět platí: tam, kde je v kazetě stočená pružinka, vkládá se plochý konec (-) baterie. Samotná kazeta má na jedné straně středový kovový hrot (+) a na druhé straně plochý kroužek (-). Při zasouvání kazety do svítilny směřuje hrot kazety vždy dopředu k LED reflektoru!
Údržba kontaktů a prevence vytečení elektrolytu
Nejčastější příčinou nefunkčnosti svítilny není samotná žárovka, nýbrž koroze a vyteklý elektrolyt z vybitých článků:
- Alkalické vs. Zinkouhlíkové baterie: Vždy preferujte kvalitní alkalické články (označení Alkaline, např. Varta, Duracell, Energizer). Obyčejné levné zinkouhlíkové články (označení Heavy Duty / Zinc-Carbon) mají poloviční kapacitu a po vybití velmi rychle propouštějí korozivní elektrolyt přes zinkový obal.
- Čištění vyteklých bílých usazenin: Vyteklý elektrolyt alkalické baterie obsahuje žíravý hydroxid draselný ($KOH$). Při jeho čištění použijte ochranné brýle a rukavice. Zoxidované pružinky a vnitřní závity potřete vatovou tyčinkou namočenou v běžném octu nebo roztoku kyseliny citronové. Kyselina neutralizuje zásaditý hydroxid, vyvolá slabé šumění a rozpustí bílou krustu. Následně kontakty dosucha otřete a lehce ošetřete kontaktním sprejem.
- Sezónní skladování v autě: Pokud vozíte svítilnu v autě pro případ nouze, pamatujte, že v zimě při mrazech -15 °C klesá kapacita alkalických článků o více než 60 %. Vyměňujte baterie v autolampě preventivně každý podzim před začátkem zimy, i když se svítilna nepoužívala.
