Spárování dálkového ovladače Air Heater ZM 8001 představuje proces bezdrátové synchronizace rádiového RF vysílače (zpravidla pracujícího na frekvenci 433 MHz) s mikroprocesorovou řídicí jednotkou a LCD panelem nezávislého naftového topení ZM 8001, který umožňuje vzdálené spouštění, vypínání a regulaci topného výkonu ve vozidlech i obytných vestavbách.
Nezávislá horkovzdušná naftová topení osazená digitálním řídicím kontrolérem typu ZM 8001 patří k nejoblíbenějším systémům temperování v obytných dodávkách, expedičních vozidlech, karavanech i dílenských buňkách. Jednou z nejčastějších technických potíží, se kterými se majitelé setkávají po výměně knoflíkové baterie v ovladači nebo po úplném odpojení trakční nástavbové baterie vozidla, je ztráta bezdrátové synchronizace. Displej ovladače nereaguje, ikona signálu na ovladači bliká naprázdno a topení na povely z dálky neodpovídá. Tento průvodce detailně vysvětluje ověřenou sekvenci stisků tlačítek pro spárování ovladače ZM 8001, řešení chybových stavů i zásady montáže externího přijímače.
Konstrukce a ovládací rozhraní systému ZM 8001

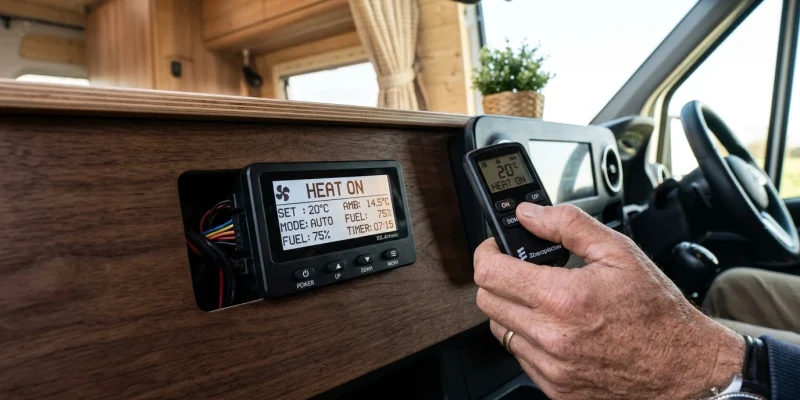

Jednotka ZM 8001 se skládá z pevného ovládacího panelu s podsvíceným LCD displejem (montovaného na stěnu interiéru či palubní desku) a kapesního bezdrátového dálkového ovladače. Hlavní panel disponuje obvykle třemi až čtyřmi tlačítky:
- Tlačítko napájení / zapnutí (Power / ON-OFF): Slouží ke spuštění topného cyklu a přepínání provozních stavů.
- Šipka nahoru (UP) a šipka dolů (DOWN): Nastavení požadované teploty (°C), regulace stupně výkonu (Hz / kW) a listování v servisním menu.
- Tlačítko nastavení (Set / OK / Gear): Vstup do konfiguračního režimu, potvrzování parametrů a odemykání pokročilých funkcí.
Bezdrátový ovladač využívá plovoucí nebo fixní kód s radiofrekvenčním přenosem. Aby řídicí jednotka topení přijímala signály pouze z vašeho ovladače (a nikoli od sousedního karavanu v kempu), musí být v paměti EEPROM uložena unikátní ID adresa vysílače.
| Technický parametr | Specifikace ovladače ZM 8001 | Poznámka |
|---|---|---|
| Pracovní frekvence | 433,92 MHz (RF) | Nevyžaduje přímou viditelnost, signál prochází karoserií |
| Dosah signálu | cca 30–50 metrů ve volném prostoru | Uvnitř kovové karoserie dodávky cca 15–20 metrů |
| Typ napájecí baterie | 1× 12V alkalická (typ 27A / A27) nebo CR2032 | Před párováním ověřte napětí článku pod zátěží |
| Kapacita paměti | Až 2 spárované ovladače současně | Při spárování nového kusu může dojít k přepsání starého |
Postup spárování dálkového ovladače ZM 8001 krok za krokem
Proces spárování vyžaduje rychlou koordinaci obou rukou, jelikož párovací okno kontroléru zůstává po aktivaci otevřené pouze přibližně 5 až 8 sekund. Postupujte přesně podle následujících kroků:
Krok 1: Kontrola a příprava stavu
- Ujistěte se, že hlavní naftové topení je v pohotovostním režimu (Standby). Topení nesmí běžet, hořák musí být vypnutý a dmychadlo dochlazené. Na pevném LCD panelu musí svítit aktuální okolní teplota a hodiny.
- Ověřte stav baterie v dálkovém ovladači. Při stisku libovolného tlačítka na ovladači se musí jasně rozsvítit stavová LED dioda. Slabá baterie nevyšle dostatečný RF signál pro zapsání ID do paměti.
Krok 2: Uvedení nástěnného panelu do párovacího režimu
Na pevném LCD panelu ZM 8001 stiskněte a současně podržte tlačítko šipky nahoru (UP) a tlačítko vypnutí/zapnutí (Power / OFF) po dobu 3 až 5 sekund.
U alternativních revizí desky ZM 8001 je párovací kombinací současný stisk šipky dolů (DOWN) a tlačítka nastavení (Set).
Úspěšný vstup do párovacího režimu poznáte podle toho, že se na LCD displeji rozbliká nápis HFA, r-On nebo se zobrazí čtyři pomlčky - - - -, případně začne blikat ikona antény.
Krok 3: Odeslání párovacího kódu z dálkového ovladače
Ihned poté, co displej začne blikat v párovacím módu:
- Vezměte bezdrátový dálkový ovladač a stiskněte tlačítko ON (nebo tlačítko se symbolem plamene / odemčeného zámku).
- Podržte tlačítko stisknuté po dobu 1 až 2 sekund.
- Pokud displej na stěně stále čeká, stiskněte tlačítko OFF na dálkovém ovladači.
Krok 4: Potvrzení a dokončení synchronizace
Jakmile řídicí jednotka ZM 8001 zachytí RF signál vysílače, na displeji se na okamžik zobrazí nápis OK nebo zazní zřetelné pípnutí integrovaného bzučáku. Následně se displej automaticky přepne zpět do základního pohotovostního zobrazení.
Ověření funkčnosti a dosahu
Po dokončení párování proveďte praktický test:
- Stiskněte tlačítko ON na dálkovém ovladači ze vzdálenosti 5 metrů od vozidla.
- Panel ZM 8001 se musí rozsvítit a zahájit startovací cyklus: rozběh dmychadla, žhavení keramické svíčky a následné cvakání naftového dávkovacího čerpadla.
- Ověřte regulaci výkonu pomocí tlačítek + a – na dálkovém ovladači.
- Stiskněte tlačítko OFF na ovladači – topení musí bezpečně přejít do dochlazovacího cyklu. Nikdy nevypínejte topení odpojením od napájení!
Řešení problémů: Co dělat, když se párování nedaří?
| Příznak / Problém | Pravděpodobná příčina | Nápravné opatření |
|---|---|---|
| Na panelu se nezobrazí kód HFA / r-On | Špatná kombinace tlačítek na panelu | Vyzkoušejte alternativní kombinaci: stiskněte a držte tlačítko Nastavení (Set) + Šipka nahoru na 5 s. |
| Režim HFA vyprší bez reakce na ovladač | Vybitá baterie v ovladači (typ 27A/CR2032) | Vyměňte baterii za novou alkalickou s plným napětím 12 V / 3 V. |
| Kód se nespáruje ani s novou baterií | Nekompatibilní kódování RF čipu | Dálkové ovladače pro čínská topení existují v kódování EV1527 i pevných čipech. Použijte originální ovladač k jednotce ZM 8001. |
| Krátký dosah signálu (méně než 2 metry) | Stínění karoserie nebo skřípnutá anténa | Zkontrolujte tenký černý drátek (RF anténu) vycházející ze svazku LCD panelu. Vytáhněte jej zpoza plechové přepážky. |
Bezpečnostní zásady při provozu naftového topení
Nezávislé topení ZM 8001 spaluje motorovou naftu a produkuje spálené plyny obsahující oxid uhelnatý ($CO$). Vždy dbejte na to, aby výfukové potrubí pod vozem ústilo do volného prostoru mimo okna a větrací otvory a výfuková trubka byla řádně utěsněna výfukovou sponou s těsnicí pastou. V obytném prostoru vždy instalujte certifikovaný hlásič oxidu uhelnatého (CO detektor).
